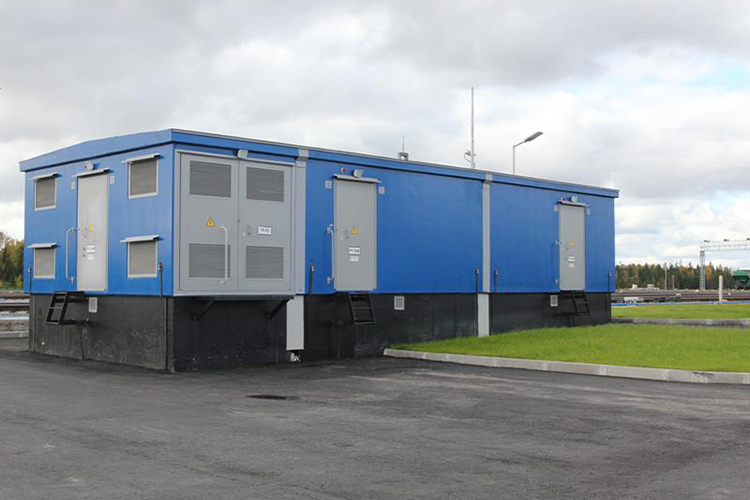

Блочные комплектные трансформаторные подстанции и распределительные пункты представляют собой быстровозводимые модульные железобетонные сооружения, состоящие из одного или нескольких блоков, установленных на кабельные полуподвалы.

Широкие функциональные возможности и индивидуальный подход при реализации технических решений, позволяют нам производить подстанции с уникальными вариантами компоновок, учитывая все пожелания Заказчика.

В зависимости от наличия трансформаторов и структуры схемы питания, для удобства заказа подстанции делятся на три основных серии:

• БКТПБ – блочная комплектная трансформаторная подстанция;
• БКРПБ – блочный комплектный распределительный пункт;
• БКРТПБ – блочная комплектная распределительная трансформаторная подстанция.

БКТПБ – служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6, 10 20 и 35 кВ, преобразования ее в электрическую энергию трехфазного переменного тока частотой 50 Гц, напряжением 0,4 кВ, с последующим распределением ее между потребителями.

БКРПБ – служат для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6, 10, 20 и 35 кВ без трансформации.

БКРТПБ – представляет собой комбинированное исполнение БКТПБ и БКРП.

Наши преимущества

• индивидуальные компоновочные решения под каждый проект;
• высокая степень заводской готовности;
• комплексная безопасность применения (пожарная, антивандальная);
• разнообразие архитектурных вариантов исполнения;
• применение оборудования собственного производства;
• установка сертифицированного оборудования любых производителей;
• разнообразие архитектурных вариантов исполнения;
• быстрота и универсальность монтажа и наладки;
• индивидуальный подход к каждому Заказчику.

Состав оборудования подстанции в бетонной оболочке серии БКТПБ, БКРПБ и БКРТПБ:

• Распределительное устройство среднего напряжения (РУВН):

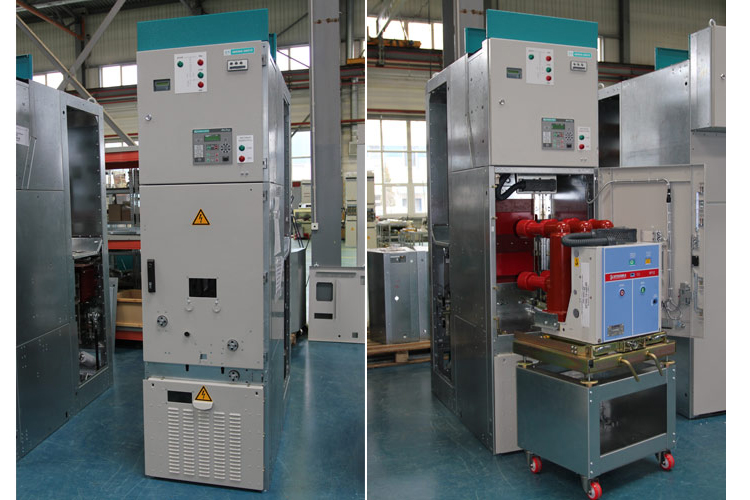

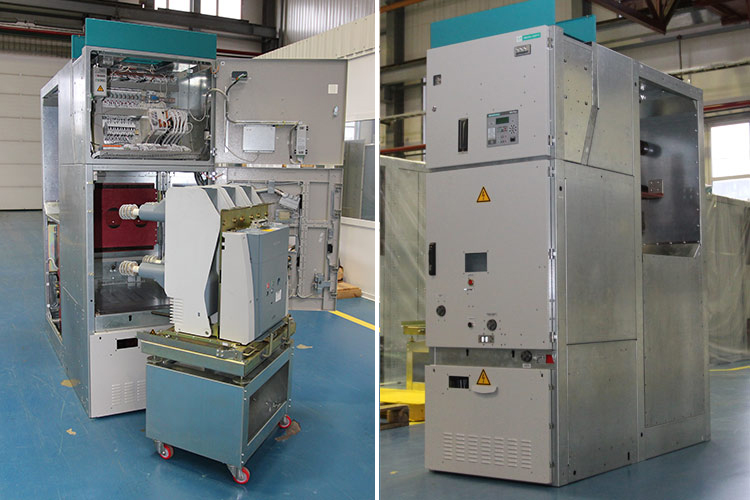

• ячейки КРУ с воздушной изоляцией серии «ОМЕГА» (собственного производства);

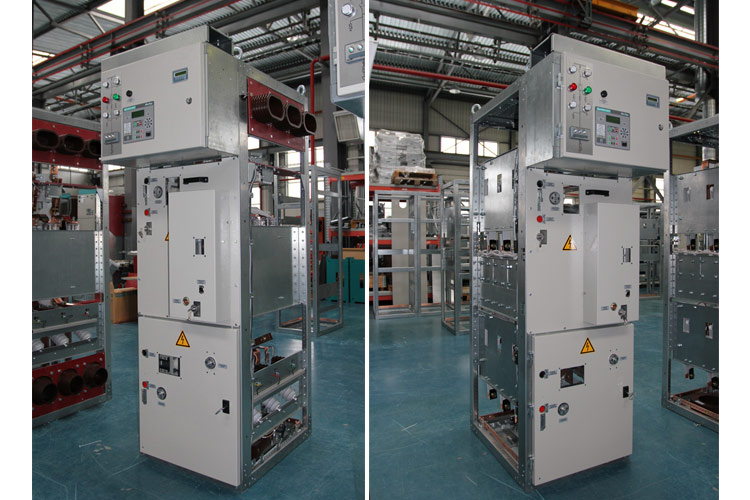

• ячейки КСО с воздушной изоляцией серии «МИКРОН» (собственного производства);
• ячейки с твердой изоляцией ведущих мировых производителей;
• ячейки с элегазовой изоляцией ведущих мировых производителей;

• Распределительное устройство низкого напряжения (РУНН):

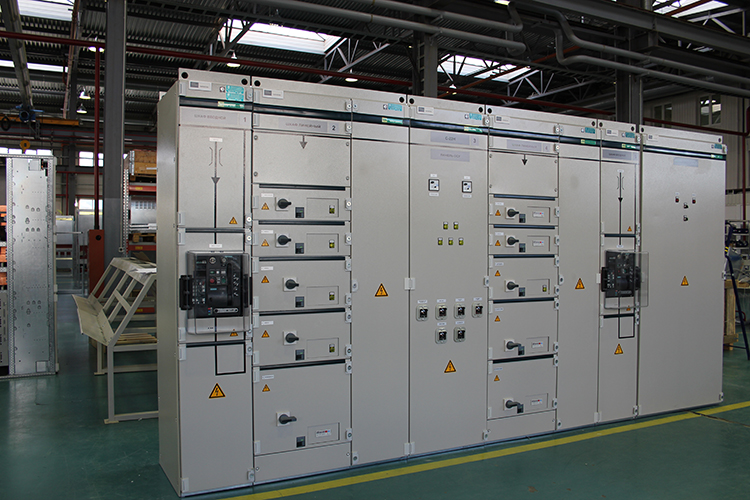

• распределительное устройство серии Sivacon (собственного производства);
• распределительное устройство на базе аппаратов отечественных производителей;

• Силовые трансформаторы:

• с сухой изоляцией серии ТС ООО «Электрофизика» или любых других производителей;
• маслонаполненные герметичные серии ТМГ Минского завода им. Козлова или любых других производителей;

• Шинные мосты 0,4 кВ:

• шинопроводы Sivacon 8PS (Siemens);
• сборные шинные мосты собственного производства.

• Дополнительное оборудование:

• Устройства компенсации реактивной мощности;
• щитки собственных нужд;
• щитки источников бесперебойного питания;
• щитки учета;
• охранно-пожарная сигнализация;
• прочее оборудование в соответствии с техническим заданием.

Основные технические характеристики

Наименование параметра	Значение
Распределительное устройство высокого напряжения (РУВН)
Номинальное напряжение, кВ	6; 10; 20, 35
Максимальное рабочее напряжение, кВ	7,2; 12; 24, 40,5
Номинальный ток сборных шин, А
КСО «Микрон»	630; 1000
КРУ «Омега»	630; 800;1000; 1250; 1600; 2000; 2500; 3150
Ток термической стойкости сборных шин на стороне ВН в течение 2 с, кА
КСО «Микрон»	20
КРУ «Омега»	20; 25; 31,5
Ток электродинамической стойкости сборных шин на стороне ВН, кА
КСО «Микрон»	51
КРУ «Омега»	51; 64; 81
Силовые трансформаторы
Мощность силового трансформатора, кВА	160	250	400	630	1000	1250	1600	2500	3200	4000
Тип трансформаторов	масляные; сухие.
Уровень изоляции по ГОСТ 1516-76	нормальная (с масляным трансформатором); облегченная (с сухим трансформатором).
Распределительное устройство низкого напряжения (РУНН)
Номинальное напряжение, кВ	0,23; 0,4; 0,69
Номинальный ток сборных шин, А (при 35 °С)	1280			1630	2200	2830	4000	4910	5340	7010
Номинальный ток вводного выключателя, А	400	630	800	1600	2000	2500	3200	4000	5000	6300
Ток термической стойкости сборных шин на стороне НН в течение 1 с, кА	150
Ток электродинамической стойкости сборных шин на стороне НН, кА	330
Оболочка
Климатическое исполнение по ГОСТ 15150-69	У1, УХЛ1
Степень защиты по ГОСТ 14254-96	IP23
Срок службы, лет, не менее	30

Технические характеристики БКТПБ ниже 160 кВА и свыше 2500 кВА согласовываются с Заказчиком индивидуально.
